Линия позволяет производить все элементы несъемной опалубки для домостроения. Внутрь несъемной опалубки заливается бетон. Мы предлагаем линию с полны комплекс элементов, включая поворотные элементы, угловые и стеновые элементы, межэтажные перекрытия. Линия очень экономичная, производительная и надежная.
Комплектное оборудование для производства “ТЕРМО ДОМОВ”
В состав комплектного оборудования входят следующие технологические единицы:

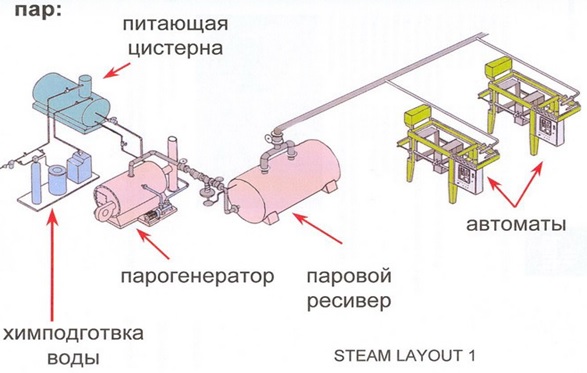

1.0 Узел подготовки и подачи пара, включая автоматический паровой котел и паровой ресивер.

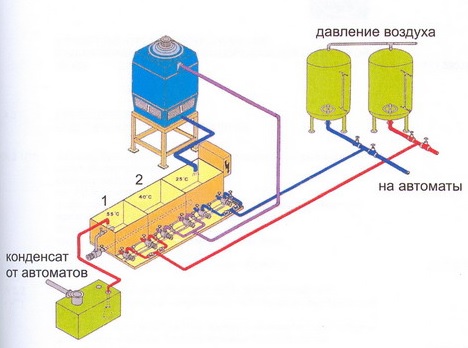

2.0 Узел охлаждения оборотной воды.
3.0 Узел обеспечения сжатым воздухом под давлением.

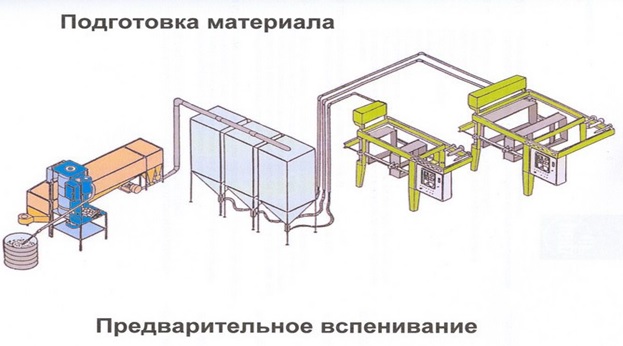

4.0 Узел подготовки материала с предварительным вспениванием под давлением
5.0 Вспенивающий автомат для производства межэтажных перекрытий размером:
6000 мм (Д) х 600 мм (Ш) х 190 мм (В
6.0 Вспенивающий автомат для производства прямых стеновых блоков размером:
1000 мм (Д) х 250 мм (Ш) х 250 мм (В), который имеет вес около 1.3 кг, а также угловых и
фигурных стеновых блоков

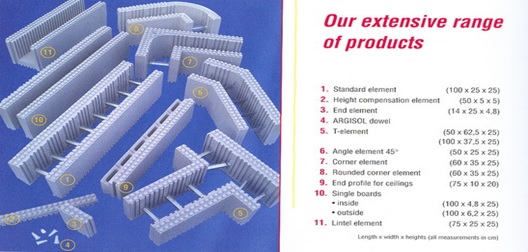

7.0 Оснастка для производства 10 различных стеновых блоков и межэтажного перекрытия,
8.0 Упаковочная машина для транспортной упаковки готовых стеновых блоков,
9.0 Оборудование для вторичной переработки отходов
10.0 Изотовление стального вкладыша для межэтажного перекрытия,
- Полуавтоматический монтажный стол

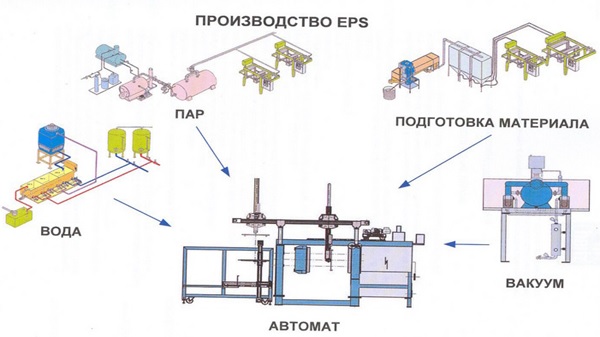

Общая технологическая схема
"ТЕРМО ДОМ" - это новейшая прогрессивная технология строительства зданий и сооружений, стены которых сложены из 10-12 видов полых пенополистирольных блоков, при этом основной прямой стеновой блок имеет стандартный размер: 1000 (Д) x 250 (Ш) x 250 (В) мм, изготовленных из теплоизоляционного вспененного EPS полистирола, полости которых залиты тяжелым бетоном (класса В-25 с фракцией щебня 5-20 мм пластичной консистенции) и заармированы, и такие блоки выполняют в процессе строительства функции несъемной опалубки и называются строительными термоблоками.
Например, основной прямой стеновой блок имеет размером: 1000 (Д) x 250 (Ш) x 250 (В) мм имеет следующие характеристики:
Вес 1 м2 стены: 360 кг
Расход бетона на 1 м2 стены: 128 л или 0,128 м3
Коэффициент теплопроводности: 0,28 Вт/(м2 х 0С),
Паропроницаемость: 0,032 мг/(м.ч.Па)
Время самозатухания: 2-3 сек
Акустическая изоляция: 46 дБ
Как правильно рассчитать необходимое количество термоблоков и бетона для возведения дома?
Для этого нужно знать, что на 1 м2 стены необходимо - 4 термоблока и 0,128 м3 бетона. Соответственно: Количество блоков (шт) = Площадь стен дома в м2. x 4
Количество бетона (м3) = Площадь стен дома в м2. x 0,128
Процесс строительства "ТЕРМО ДОМА" напоминает складывание игрушечного дома из кубиков "LEGO". Пустотелые термоблоки имеют специальные пазы, с помощью которых легко и прочно соединяются друг с другом. Необходимая геометрия стен и углов здания достигается "автомати-чески", без участия высококвалифицированных каменщиков. Работать с термоблоками легко и удобно. Заливка бетона внутрь термоблоков также не требует особой квалификации. Все это позволяет резко снизить трудоемкость и срок строительства.
Основанием для “ТЕРМО ДОМА” служит монолитная железобетонная плита, толщиной: 30-90 см, на которую укладывается первый ряд термоблоков, при этом глубина заложения фундамента должна достигать глубины промерзания грунта в данном регионе, например для г. Киева и Киевской области этот показатель равняется 80 - 90см.
В качестве перекрытий "ТЕРМО ДОМА" могут использоваться перекрытия 4-x типов:
из сборных железобетонных унифицированные плит перекрытий, монолитные перекрытия с применением термоблоков, по деревянным балкам и по металлическим балкам.
Есть множество способов облицовки термоблоков и выбор будет зависеть от Ваших вкусов и возможностей. Для наружной облицовки используют стандартную отделку "ТЕРМО ДОМА" - декоративную штукатурку по сетке из стекловолокна, но можно применить облицовку различными видами плитки, сайдингом, вагонкой или облицовочным кирпичом. Применяема и традиционная штукатурка по сетке. Для внутренней отделки "ТЕРМО ДОМА" рекомендуется одна из систем сухого, экологически чистого, строительства, давно ставших общепризнанным стандартом в Европе - это гипсокартонные листы, клеящиеся непосредственно на внутреннюю поверхность стен. Внутренние стены можно также оштукатурить и применить любую традиционную отделку.
“ТЕМО ДОМА”, построенные по технологии несъемной EPS опалубки имеют следующие преимущества, по-сранению с традиционными методами строительства домов:
- Стены зданий, возведенных по технологии "ТЕРМО ДОМ" более чем в 3 раза
эффективнее сохраняют тепло, чем стены, возведенные по другим традиционным
технологиям, другими словами “ТЕРМО ДОМА” имеют в 3, 39 раза ниже коэффи-
циент теплопроводности: l = 0,28 Вт/(м2 х 0С), по сравнению с традиционными
технологиями (стены из кирпича или пустотелых бетонных блоков), у которых
коэффициент теплопроводности: l = 0,95 Вт/(м2 х 0С), и соответственно потребление
электроэнергии для отопления “ТЕРМО ДОМА”, в 3 раза меньше по сравнению с
традиционными технологиями.
Кроме того, отапливать “ТЕРМО ДОМ” нужно начинать при температуре наружного
воздуха ниже 2-3-х градусов мороза, а при более теплой погоде для поддержания
комфортной температуры внутри “ТЕРМО ДОМА” хватает бытового тепла,
выделяемого при работе бытовых приборов, т.е. "ТЕРМО ДОМ" предоставляет
возможность существенной экономии энергоресурсов из-за крайне низкого
потребления энергии при отоплении зданий, а также существенной экономии в
последующем процессе эксплуатации “ТЕРМО ДОМА”, составляющей от 2,5 до 4
USD на 1 м2 общей площади дома в год, что становится особенно актуальным на
фоне постоянно растущих цен на энергоносители.
2.0 Стена “ТЕРМО ДОМА”, более чем в два раза тоньше традиционной кирпичной стены
и при одинаковом наружном размере дома, мы получаем увеличение площади дома
на 7-10%. Для “ТЕРМО ДОМА” площадью 100 м2 выигрыш составит 10 м2, а это
целая комната.
3.0 Стена “ТЕРМО ДОМА” изготовленная из термоблоков, имеют малую удельную
массу - 360 кг на 1 м2 стены, а вес 1 м2 кирпичной стены составляет – 960 кг, что
позволяет в уже существующих домах (с постоянно текущими крышами)
достраивать верхние этажи или мансарды только из термоблоков, поскольку 1 м2
термоблока в 2,6 раза легче, чем 1 м2 стандартной кирпичной стены.
В тоже время, монолитная стена "ТЕРМО ДОМА" по прочности превосходит стены,
возводимые из традиционных материалов (кирпич или пустотелые бетонные блоки)
и позволяет использовать многопустотные железобетонные плиты межэтажных
перекрытий, т.е. стена здания, построенного по технологии "ТЕРМО ДОМ",
толщиной 25 см выдерживает нагрузку в 2,5 раза большую, чем стена из кирпича
толщиной 60 см. Что касается инженерных коммуникаций, то трубы можно
прокладывать внутри термоблоков перед заливкой бетоном; электропровода и
кабели врезаются в 5-ти сантиметровую стенку термоблоков, что делает их
полностью невидимыми и гарантирует их безаварийную службу в течение всего
срока эксплуатации здания.
4.0 Быстрее в 2-3 раза темпы строительства “ТЕРМО ДОМА”, по сравнению с зданиями,
строящиеся с применением традиционных технологий и без использования кранов.
Например, бригада из 4 человек в течение 2-х недель возводит 2-х этажный “ТЕРМО
ДОМ” площадью 150...200 м2 без использования кранов, единственное требование,
это наличие бетономешалки с насосом для подачи бетона на высоту. В Германии
разрешено строить, как высотные “ТЕРМО ДОМА” до 22 этажей, так и частные
коттеджи, а также производственные и складские помещения.
В январе 1995 года Украина приняла государственные с cтроительные нормы,
регламентирующие все вопросы строительства из полистиролъиых блоков в виде
несъемной опалубки – ДБН В.2.6.-6-95. и по действующим в Украине нормам
разрешено строительство “ТЕРМO ДОМОВ” высотой до 5-ти этажей, а вообще,
“ТЕРМО ДОМ” - это дом с монолитными стенами и перекрытиями и ничего более
прочного в строительстве человечество пока не придумало.
5.0 Высокое качество изготовления термоблоков позволяет складывать позволяет
складывать абсолютно ровные стены, поэтому любой вид отделки, например:
гипсокартон, плитка или штукатурка, не требует предварительного выравнивания
поверхностей, что позволяет значительно экономить материалы, усилия и время
работы. При этом, естественно, легче добиться требуемого высокого качества,
внутренняя отделка выполняется традиционно: штукатуркой.
6.0 Вспененный полистирол является особенно хорошим изоляционным материалом и
соответственно великолепным утеплителем, благодаря своей низкой плотности и
закрытой ячеистой структуре. Структура вспененного полистирола состоит из
множества многостеночных ячеек с размером диагоналей 0,2 - 0,5 мм и толщиной
полимерных стенок до 0,001 мм и суммарный объем полимерных стенок составляет
только 2% от общего объема вспененного материала, остальные 98% занимает воздух,
заключенный в ячейках, поэтому многие физико-химические свойства вспененного
полистирола, например теплопроводность не изменяется со временем подобно другим
ячеистым строительным материалам, ячейки которых вместо воздуха наполнены
улетучивающимися газами. Стена “ТЕРМО ДОМА” толщиной - 25 см по способ-
ности сохранять тепло, эквивалентна кирпичной стене толщиной 1,5 метра, а цельная
плита пенополистирола толщиной 10 см по теплоизоляционным свойствам
соответствует: 1,8 м кирпичной или 2,5 м бетонной стены.
7.0 Технология производства термоблоков безотходна, и строительство “ТЕРМО
ДОМОВ” также безотходное т.е. на стройке отсутствует строительный мусор.
8.0 Арматура и бетон, заливаемый внутрь термоблоков создают прочный монолитный
каркас, способный противостоять многобальным землетрясениям, поэтому “ТЕРМО
ДОМА” имеют высокая сейсмоустойчивость и выдерживают землетрясение силой
9 баллов по шкале Рихтера.
9.0 Вспененный полистирол не является питательной средой для микроорганизмов и не
подвержен гниению и неограниченно устойчив к старению. Для того чтобы достичь
долголетней эксплуатации сооружения без трещин необходимо стремиться к возможно
меньшему тепловому расширению несущих стен, поэтому в стенах, построенных из
термоблоков, бетонная сердцевина изолировала от влияния тепла и холода со всех
сторон слоем вспененного полистирола, толщиной 5 см. и срок жизни стены из
бетона, защищенной от дождя и снега, тепла и холода практически неограничен.
При исследовании 27 летней пенополистирольной изоляции не было обнаружено
признаков старения. Лабораторные ускоренные испытания, при которых
моделировался 100 летний срок эксплуатации, также не обнаружили признаков
старения материала.
10.0 Благодаря входящим в состав сырья для изготовления термоблоков антипиреновым
добавкам (самозатухание 2-3 сек), то предел огнестойкости стены “ТЕРМО ДОМА”
составляет: 2,5 часа.
11.0 Полистирол не абсорбирует и не впитывает влагу, что отличает его от множества
других теплоизоляционных материалов.
12.0 Вспененный полистирол - абсолютно безвредный, экологически чистый материал.
Из него изготавливают одноразовую посуду, упаковку для овощей, фруктов, рыбы
и мяса. По санитарно-гигиеническим нормам пенополистирол может контактировать
с любыми пищевыми продуктами.
13.0 Термоблоки, можно применять в любое время года и в любых климатических
условиях, при этом “ТЕРМО ДОМ” одинаково хорошо сохраняет как прохладу, в
летнее время внутри помещения, так и тепло в зимнее время.
“ТЕРМО ДОМ" можно строить и при отрицательных (до -10°С) температурах,
так как термоблок служит, своего рода, термосом для залитого в него бетона и
надежно защищает его от мороза.
14.0 Строительная система “ТЕРМО ДОМ” совместима с любыми традиционными
фундаментам, из которых наиболее предпочтительными являются ленточный
монолитный фундамент или монолитная железобетонная плита.
